Tập đoàn Schneider là một trong những tập đoàn lớn hàng đầu Châu Âu. Với sự phát triển không ngừng nghỉ, hiện nay đã có rất nhiều nhà máy sản xuất ở hơn 30 quốc gia. Schneider là dòng thiết bị điện cao cấp bật nhất trên thị trường được các công trình lớn ưu ái và tin dùng. Đặc biệt là dòng sản phẩm biến tần đến từ Schneider, ứng dụng của biến tần Schneider rất rộng rãi, từ dân dụng đến các ngành công nghiệp nặng, các ngành công nghiệp quan trọng như: bảo vệ môi trường.

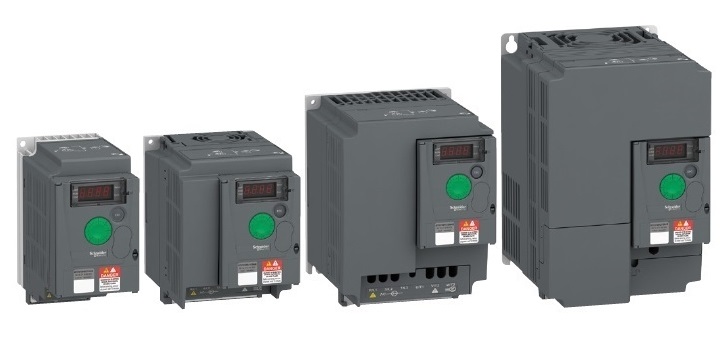

Biến tần ATV310 Schneider là thiết bị điện 3 pha hoạt động với điện áp 380 - 460V điều khiển động cơ không đồng bộ công suất 0.37kW/0.5HP đến 11kW/15HP.

Được phát triển và thiết kế theo tiêu chí Plug&play, biến tần ATV310 Schneider có kích thước nhỏ gọn, độ bền cao, dễ dàng lắp đặt. ATV310 còn có các chức năng giúp nó đặc biệt thích hợp cho các ứng dụng máy công nghiệp và một số máy dân dụng.

Ưu điểm


• Độ tin cậy cao: ATV được trang bị những bộ vi sử lý hiện đại, điều khiển dễ dàng nhờ công nghệ tiên tiến bật nhất hiện nay.
• Biết tần ATV310 Schneider thật sự là một giải pháp tin cậy và tiết kiệm chi phí cho những nhà chế tạo máy.
• Độ bền cao: Đội ngũ kỹ sư của Schneider phát triển biến tần ATV310 Schneider với nguyên vật liệu đảm bảo: các linh kiện sử dụng có tuổi thọ đến 10 năm.
• Sà một sản phẩm tối ưu, thân thiện với môi trường: Đáp ứng các tiêu chuẩn quốc tế IEC/EN 61800-5-1 và IEC/EN 61800-3, đồng thời được thiết kế để đáp ứng các tiêu chuẩn về bảo vệ môi trường (Tiêu chuẩn RoHS, WEEE)
• Dễ dàng lắp đặt: Các chân động lực và chân điều khiển được phân biệt rõ ràng, mặt trong của biến tần có sơ đồ hướng dẫn đấu dây và đặt biệt có thể gắn các biến tần sát cạnh nhau để tiết kiệm không gian tủ.
• Dễ dàng bảo trì.


Tính năng nổi bật


Chức năng cơ bản của biến tần ATV310 Schneider là điều khiển các động cơ không đồng bộ có công suất từ 0.37kW/0.5HP đến 11kW/15HP.

Bên cạnh các chức năng cơ bản của biến tần, ATV310 còn có các chức năng sau:

• Quản lý tần số đóng ngắt của biến tần.
• Tăng cường moment.
• Giới hạn dòng.
• Tự động bơm dòng hãm DC.
• Các chức năng bảo vệ: bảo vệ máy bằng cách giám sát phát hiện quá tải và thấp tải,
• Chức năng giám sát: Khóa màn hình HMI bằng mật mã, cài đặt ngõ vào ra logic và analog, cài đặt cách hiển thị các thông số.


Đặc điểm chính


-  Ngõ vào AI1: Điệp áp vào 0…5VDC (dùng với nguồn có sẵn trong biến tần)  hoặc 0…10VDC, trở kháng 30kΩ

-  Ngõ ra analog AO1: Điện áp ra 0…10 VDC, trở kháng tối thiểu 470Ω

-  Ngõ ra relay R1A, R1B, R1C: 1 ngõ ra relay, 1 tiếp điển N/O và 1 tiếp điểm N/C có chung điểm common

Ngõ vào logic LI1… LI4:

• Các ngõ vào logic có thể cài đặt, tương thích với PLC lv1, kích hoạt bằng nguồn 24VDC có sẵn trên biến tần hoặc dùng nguồn bên ngoài 24VDC ( từ 18 – 30V)
• Ở cài đặt mặc định, ngõ vào logic ở chế độ điền khiển 2 dây dạng “ sung” (LI1: chạy thuận; LI2…LI4: chưa cài đặt).


Ngõ ra LO1:

• Ngõ ra logic 24VDC có thể xuát tích định mức cao hoặc mức thấp transistor cực hở, tương thích với PLC level1
• Dòng tải tối đa 10 mA (100mA nếu dùng nguồn từ bên ngoài)


Thông số cơ bản


• Biến tần ATV310 Schneider hoạt động với điện áp 380…460V
• Cường độ định mức đối với dòng vào 380V từ 2.1 – 36.1A
• Cường độ định mức đối với dòng vào 460V từ 1.8 – 30.4A
• Công suất tương đương từ 0.37kW – 11kW
• Đầu ra có dòng danh định từ 1.5 – 24A


Ứng dụng


Biến tần ATV310 Schneider được ứng dụng rộng rãi với các chức năng phù hợp như:

• Máy dệt: biến tần giúp điều khiển động cơ hoạt động ổn định với tốc độ dệt được cài đặt theo công suất máy.
• Máy công cụ
• Máy gia công gỗ.
• Xử lý vật liệu
• Máy đóng gói và máy in
• Máy gia công gốm.
